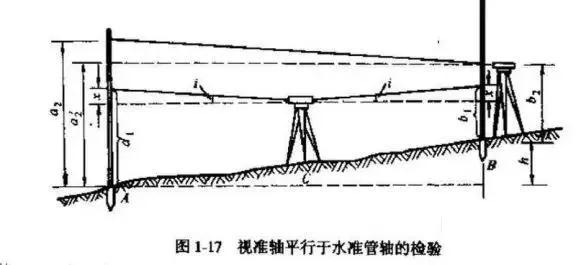

01：水准仪视准轴校核基本过程

1:自己校是将仪器放在左右各有一A,B标尺的50米中间处,整平,读出标尺读数a1, b1

2: 将仪器放在A点或B点约2米处(C点), 整平,读出标尺读数a2, b2

3:如果a1-b1等于a2-b2则仪器不需要校正, 如果a1-b1不等于a2-b2则仪器需要校正,

4;在C点处校正,打开仪器目镜后的后罩可看见一十字校正螺丝 用校正针校正分划板使分划板刻度线对准标尺上b2=a2-(a1-b1)

5:反复检查,校正,直到误差小于规定的值为止

6:在(专业维修仪器店)平行光管上校正, 打开仪器目镜后的后罩可看见一十字校正螺丝 用校正针校正分划板使分划板刻度线 与平行光管上的十字丝重合为止即可.

7：A与B点相距80m视准轴相差5mm之内为合格，不需要校准。

02：水准气泡校正过程

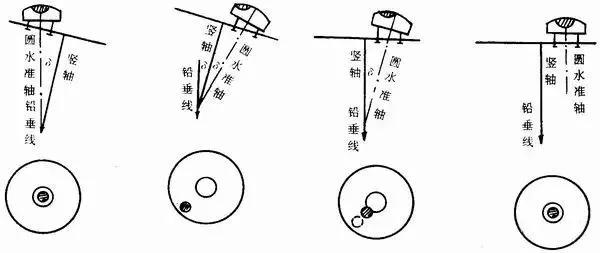

• 在一个方向上调平水准气泡，如图1。

• 使水准仪旋转180度，水准气泡偏离圆心圈，如图2.

• 调整三角螺旋使水准气泡居于圆心圈于原位置中间，如图、

• 用螺丝刀或者自带工具调动水准气泡下方螺丝使水准气泡居中如图4所示。

验证校核是否居中，在旋转180度仔细观察水准气泡居中情况，如还是无法居中，重复1、2、3、4步骤直至水准气泡在任何方向都可居中为止。

03

望远镜十字丝横丝的检验与校正

1、检验目的

使十字丝横丝垂直于仪器的竖轴，即当仪器竖轴处于铅垂位置时，横丝应在水平位置。

2、检验方法

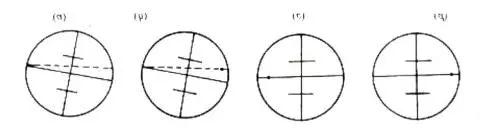

整平仪器后，用横丝的一端瞄准墙上一固定点，如图转动水平微动螺旋，如果点子离开横丝，表示横丝不水平，需要校正；如果点子始终在横丝上移动，则表示横丝水平。

检验时也可用挂垂球的方法：观察十字丝竖丝是否与垂球线重合，如重合说明横丝水平。

3、校正方法

由于十字丝装置的形式不同，校正方法也有所不同，如上图的形式，可用螺丝刀松开十字丝环的校正螺丝，拨正十字丝环。如图的形式，则需要卸下目镜处的外罩，用螺丝刀松开四个十字丝的固定螺丝，然后拨正十字丝环。最后再旋紧校正螺丝，此项检校也须反复进行，直到条件满足为止。

04

水准测量的精度要求

不同等级的水准测量有不同的精度要求，对于普通水准测量的规定是：

式中L为水准路线的长度，以km计；n—测站数。

05

水准测量的误差及注意事项

1、水准测量的误差

（1）仪器工具误差

1）．仪器误差  仪器误差主要是指水准管轴不平行于视准轴的误差。仪器虽经检验与校正，但不可能校正得十分完善，总会留下一定的残余误差。这项误差具有系统性，在水准测量时，只要将仪器安置在距前、后视距尺距离相等的位置，就可消除该项误差对高差测量所产生的影响。

2）．水准尺误差  由于水准尺的长度不准、尺底零点和尺面刻划有误差及尺子弯曲变形等原因，都会给水准测量读数带来误差。因此，事先都必须对所用水准尺逐项进行检定，符合要求方可使用。

（2）操作误差

1）．整平误差：水准测量是利用水平视线来测定高差的，而影响视线水平的原因有二：一是水淮管气泡居中误差，二是水准管气泡未居中误差。

2）．读数误差：读数误差与望远镜的放大倍率、观测者的视觉能力、仪器距尺子的距离等因素有关。

3）．视差误差：在水准测量中，视差的影响会给观测结果带来较大的误差，因此 ，在观测前，必须反复调节目镜和物镜对光螺旋，以消除视差。

2、外界条件的影响

（1）．仪器和尺垫下沉

（2）．水准尺倾斜

（3）．地球曲率和大气折光

（4）．温度的变化

（5）．风力作用

06

特别介绍电子水准仪

电子水准仪原理

电子水准仪可被认为是自动安平水准仪、CCD相机、微处理器和条形码尺组合成的一个几何水准自动测量系统。另外，仪器光学系统的结构将视准光束的一部分按一般光路进行，因此，电子水准仪仍可进行与光学水准仪一样的读数
